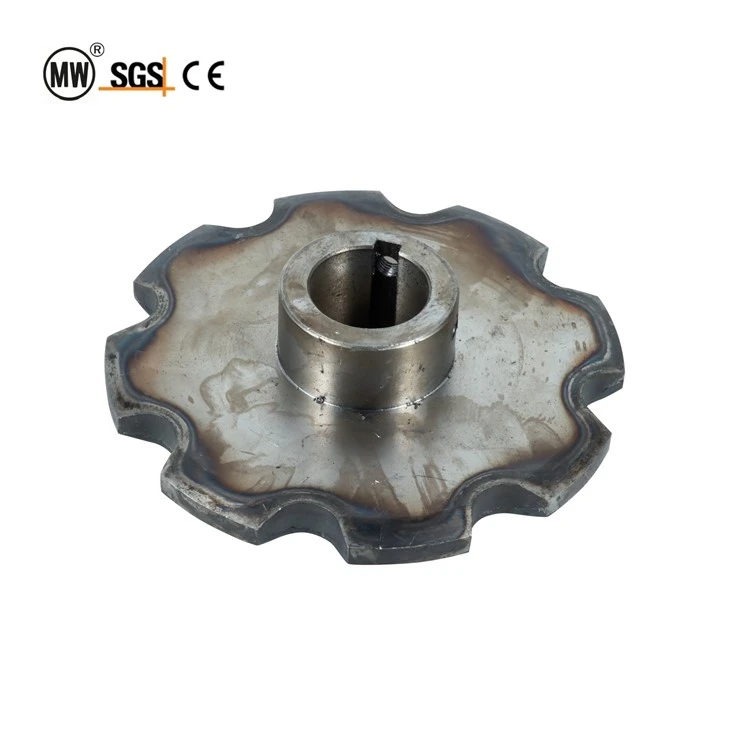

QXG150 8 hammasratas konveieri jaoks

8-hambaga ketiratas, mis on konstrueeritud QXG150 ülakonveieri. 150mm sammuga, CNC-freesitud hambakujuga, jagatud rummuga disain. Värvimisliini ajamite vahetus.

Küsi pakkumist

Toote tutvustus

Hangzhou Ocean Industry Co., Ltd. on üks kogenumaid konveieri qxg150 8 hammasrataste tootjaid ja tarnijaid Hiinas. Tere tulemast meie tehasest konkurentsivõimelise hinnaga kohandatud qxg150 8 hammasrataste hulgimüük konveieri jaoks. Saadaval on hea teenindus ja kvaliteetsed tooted.

QXG150 8-Hambaajamiga ketiratas 150 mm sammuga ülakonveieri keti jaoks

Ülakonveieri ajamijaamas on ketiratas ainus komponent, mis haakub otse ketilülidega. Selle hammaste kuju täpsus määrab, kui sujuvalt liigub võimsus reduktormootorilt kogu konveieri ahelale. Kui hambaprofiil on 0,3 mm võrra väljas, kogeb kett perioodilist põrutuskoormust igal pöördel, mis lühendab nii keti kui ka ketiratta eluiga.

QXG{0}}hammasratas on töödeldud 150 mm sammuga suletud-raamkonveieri kettide jaoks. 8-hamba konfiguratsioon tagab kompaktse ajamiga ümbrise, mistõttu sobib see paigaldustele, kus ajamijaam peab mahtuma kitsasse laeruumi. Iga hamba külg on CNC-{8}}freesitud, et see vastaks QXG150 lüliplaadi profiilile, seejärel induktsioon{9}}karastatakse, et luua kulumiskindel korpus, säilitades samas sitke südamiku.

Jaotatud{0}}rummu disain võimaldab paigaldada veovõllile ilma kogu ajamiraami lahti võtmata. Rummu kaks poolt kinnitatakse kokku tugeva-korkkruvidega. Toimingute puhul, mis ei saa endale lubada pikemat seisakuaega, lühendab -tüütud varuosa riiulil hoidmine asendamise aega alla kahe tunni.

Ketiratta funktsioon ajamisüsteemis

Ajami ketiratas muudab reduktormootori pöörleva liikumise lineaarseks keti liikumiseks. Erinevalt hõõrdajamist tagab hammastega ketiratas positiivse haardumise, mis ei libise-isegi täiskoormusega käivitamisel.

Tüüpilises QXG150 ajamijaamas on ketiratas paigaldatud veovõllile, mida toetavad kaks padi{1}}ploki laagrit. Võll saab pöördemomendi käigukastiga mootorilt kettühenduse kaudu. Kui ketiratas pöörleb, suruvad selle hambad vastu ketilüli plaate, liigutades kogu aasa edasi. Keti pinget tagasivooluahelal hoiab eraldi ülesvõtu-jaam, mis tagab keti mähkimise vähemalt 180 kraadi ketiratta ümbermõõdust.

8-hambaline ketiratas tagab 180-kraadise keti mähise ja 4 hammast on pidevas haardumises. See on piisav enamiku QXG150 rakenduste jaoks, mille võimsus on alla 4 kW. Suurema võimsuse saavutamiseks suurendab 10- või 12-hambaline ketiratas mähkimisnurka ja vähendab hammaste koormust.

Hammaste loenduse valimise juhend

Hammaste arv mõjutab otseselt keti kiiruse muutumist, hammaste koormust ja ajami ümbrise suurust. Järgmises tabelis võrreldakse saadaolevaid valikuid.

Hammaste arv	Keti kiiruse varieerumine	Hammaste koormus	Drive Envelope	Millal täpsustada
6T	Kõrge (±7%)	Kõrge	Väga kompaktne	Tight space only; not for >2 kW
8T (standardne)	Mõõdukas (±4%)	Mõõdukas	Kompaktne	üldotstarbeline-; kuni 4 kW; standard QXG150 jaoks
10T	Madal (±2,5%)	Madalam	Suurem	>4 kW; sujuvam liikumine; pikem keti eluiga
12T	Väga madal (±1,5%)	Madalaim	Suurim	Kiire{0}} või täpne indekseerimine

Märkus kiiruse muutmise kohta: värvimisjoonte puhul on lubatud 4% kõikumine. Kui protsess nõuab peaaegu-konstantset kiirust, määrake 10T või 12T.

Tehnilised andmed

Parameeter	Spetsifikatsioon	Märkused
Ühilduv keti samm	150 mm	Sobib QXG150 / QXG-150 / TXJ-150
Hammaste arv	8T (standardne)	Saadaval 10T / 12T
Sammu läbimõõt (PCD)	≈ 392 mm	PCD=P / sin (180 kraadi / N)
Välisläbimõõt (OD)	≈ 425 mm	Varieerub sõltuvalt hambavormi profiilist
Ava läbimõõt	40/50/60 mm (standardne)	Kohandatud ava kuni 80 mm
Keyway	12×8 / 14×9 / 18×11 mm	ISO/R773 järgi; poolitatud võtmeava-jaotatud rummul
Rummu stiil	Jaotatud rumm (2 poldi)	Saadaval kindel jaotur
Korpuse materjal	40C legeerteras	45# või 20CrMnTi soovi korral
Hamba pinna kõvadus	HRC 40–48	Induktsioonkarastatud; tuum karm
Hamba vormi täpsus	±0,15 mm	CNC{0}}freesitud; mall-kontrollitud
Dünaamiline tasakaaluaste	G 6.3 (ISO 1940)	G 2.5 suureks-kiiruseks
Maksimaalne sõidukiirus	Vähem kui 20 m/min või sellega võrdne	Suurem kiirus nõuab 10T+
Maksimaalne ajami võimsus	Vähem kui 4 kW (8T) või sellega võrdne	Use 10T for >4 kW
Ligikaudne kaal	≈ 22 kg	Erineb ava ja rummu järgi
Töötemperatuur	−20 kraadi kuni +120 kraadi	Kõrge{0}}tempe määre üle 80 kraadi

Jaotatud{0}}jaotur vs solid jaotur

Enamik QXG150 ketirattaid kasutab jagatud{1}}rummu konstruktsiooni, et neid oleks lihtne paigaldada ilma võlli otsa komponente eemaldamata.

	Split Hub (standardne)	Tugev jaotur
Paigaldamine	Saab paigaldada ilma võlli otsa komponente eemaldamata	Nõuab otsast võllile libistamist
Võlli sobivus	Set{0}}kruvi + võtmeava; pöördemoment-piiratud	Pressi sobitamine või keevitamine; suurem pöördemoment
Dünaamiline tasakaal	G 6.3 standard	G 2.5 on lihtsam saavutada
Asenduskiirus	Kiire (umbes 1–2 tundi enne -tüütud varuga)	Aeglasem (vajalik võll lahti võtta)
Tüüpiline kasutusjuht	Üldine asendamine/hooldus-sõbralik	Uus ajamiraam / suur pöördemoment / OEM ehitus

Paigaldamine ja joondamine

Paigalduseelsed-kontrollid

• Veenduge, et ava läbimõõt ja kiiluava vastaksid veovõllile.

• Enne lõplikku pingutamist kontrollige, kas ketiratas pöörleb vabalt.

• Kontrollige hammaste külgi käsitsemiskahjustuste suhtes.

• Veenduge, et keti mähkimisnurk on vähemalt 180 kraadi

Joondamisprotseduur

Hammasratta vale asetus põhjustab hammaste enneaegset kulumist. Ketiratta võll peab olema ketiahelaga paralleelne 1 mm piires. Kontrollimiseks kasutage sirgjoont.

• 1. samm: paigaldage ketiratas; keerake kinnituskruvid 50% pöördemomendini.

• 2. samm: pöörake käsitsi; kontrollige sidumist.

• 3. samm: mõõtke keti- kuni -ketiratta külgmise kliirensi 3 punktis.

• Step 4: Adjust bearings if side clearance varies >1 mm.

• 5. samm: pingutage täispöördemomendini; kasutage keerme-lukustussegu.

• 6. samm: pöörake käsitsi 3 pööret; uuesti-kontrolli.

Rakenduse stsenaariumid

Autoosade värvimisliin

8-hambaga ketirattaga QXG150 konveier transpordib kronsteinid läbi värvitöökoja. Kompaktne ketiratas sobib lakke paigaldatavasse jaama kõrvuti kanalitega.

Seadmete kokkupanemise konveier

Pesumasina -alasõlmed, mida liigutatakse kiirusel 4–8 m/min. 8-hammasratas, tagavad piisava pöördemomendi ilma liiga suure ajamiraamita.

Elektroonika käsitsemine

Alla 15 kg koormate jaoks riidepuu kohta on 8-hambalise ketirattaga QXG150 kuluefektiivne. Suletud rööbastee hoiab keti elektroonikaalade jaoks puhtana.

Vanemate 150 mm sammuga süsteemide moderniseerimine

Paljud rajatised kasutavad vanemaid 150 mm sammuga konveiereid. QXG150 8-hammaste ketiratta liidesed standardsete 150 mm sammuga kettidega tagantjärele paigaldamiseks.

KKK

K: 1. Millise konveieri keti QXG{1}}hammasratas sobib?

V: See 8-hambaline ketiratas on spetsiaalselt sobitatud QXG150 monorelsskonveieriketiga. Selle standardne samm sobib ideaalselt kõigi QXG150 seeria rippkettidega tootmisliinide värvimiseks.

K: 2: Kas seda ketiratast saab peale QXG150 kasutada ka muud tüüpi konveieriteede jaoks?

V: Ei, see on kohandatud ainult QXG150 rööbasteesüsteemi jaoks. Pakume QXG100 / QXG200 ketirattaid erinevate hammaste kogustega, et need vastaksid teistele rööbastee spetsifikatsioonidele.

K: 3. Mis vahe on 8- ja 10-hambalistel QXG150 ketiratastel ning kuidas valida?

A: 8-hambaline ketiratas: Madalam lineaarkiirus, suurem veojõumoment, sobib raskeid toorikuid transportivate tootmisliinide jaoks.

10-Hammasratas: suurem töökiirus, mõeldud väikese ja keskmise koormusega koosteliinide jaoks.

K: 4: Kas sisemist ava ja võtmeava saab kohandada? Millised on standardsed avade suurused?

V: Standardne ava on varustatud 8 mm tasase võtmeavaga ja standardsed siseläbimõõdud on 40 mm, 45 mm ja 50 mm. Klientide veovõlli jooniste põhjal on kohandatud avade suurused ja võtmeava mõõtmed vastuvõetavad.

K: 5. Millist toorainet kasutatakse? Millised pinna{1}}roostevastased töötlused on valikulised?

V: Alusmaterjal on tahke Q235 süsinikteras. Valikulised pinnatöötlused: tavaline must oksiidviimistlus, kuum-tsinkimine ja roostevastane-värvimine.
