Suletud rööbaskonveierid

QXT kerge suletud siin on mõeldud mitmesugusteks rakendusteks. Kergetest, kuid vastupidavatest materjalidest valmistatud see tagab sujuva raja seadmete liikumiseks.

Küsi pakkumist

Toote tutvustus

QXT kerge suletud siin on mõeldud mitmesugusteks rakendusteks. Kergetest, kuid vastupidavatest materjalidest valmistatud see tagab sujuva raja seadmete liikumiseks. Täiustatud disainiga pakub see täpsust ja sobib tootmiseks, logistikaks ja automatiseerimiseks. Suletud konstruktsioon kaitseb keskkonnategurite eest. Lihtne paigaldada ja hooldada, seda saab kohandada. Usaldusväärne lahendus tööstuslikele vajadustele.

ToodeSpetsifikatsioon

Tüüp Projekt	QXT-150	QXT-200 QXT-206	QXT-240 QXT-250	QXT-300
Keti lülide samm mm	150	200/206	240/250	300
Ühepunktiline rippkoormus kg	8	30	50	120
Keti lubatud tõmbejõud KN	2.5	3	5	10
Keti katkemise tõmbejõud KN	Suurem või võrdne 2,5	Suurem või võrdne 30	Suurem või võrdne 50	Suurem või võrdne 100-ga
Keti kaal kg/m	2.83	5.2/5.1	7.6/7.9	13
Raja kaal kg/m	4.36	7.18	8.12	14.6
Töökiirus m/min	0.26~2.6 0.52~5.2 0.87~8.7 1.21~12.1 1.51~15.1	1.18~1.8 0.25~2.5 0.36~3.6 0.51~5.1 0.62~6.2 0.88~8.8	0.34~3.4 0.5~5 0.7~7 1.12~11.2	0.2~2 0.3~3 0.41~4.1 0.61~6.1 1.04~10.4
Kiiruse muutmise vahemik	1:10 astmeteta	1:10 astmeteta	1:10 astmeteta	1:10 astmeteta
Töötemperatuuri aste	-20~200	-20~200	-20~200	-20~200
Konveieri võimsus KW	0.75/1.1	1.1/1.5	1.5/2.2	3

Toote koostis

Sõidaüksus

Veoseadme võimsus edastatakse läbi rihma läbi reguleerimismootori tsükloidse tiivaratta reduktorisse ja seejärel keti ketiratta kaudu reduktorist veovõllile. Lõpuks juhib veoratas otse konveieri ketti, et liikuda kinnises rööpaõõnes, et transportida rippuvaid esemeid edasi. Kui töö ajal ilmneb rike ja veojõud on ülekoormatud, lülitub ajami reguleeritav turvasidur kohe automaatselt välja ning samal ajal vajutab selle liigutatav poolsidur elektrilisele sõidulülitile, mille tulemusel mootor seiskub ja terve rida jooksmise lõpetamiseks. Pärast vea kõrvaldamist kinnitage siduri otspind uuesti. Sel ajal saab mootorit käivitada ja normaalselt töötada ilma reguleerimiseta.

Projekt Tüüp	A1	A2	L1	L2	L3	H1	H2
QXT-150	618	74	1600	1440	231	443	127
QXT-200,206	600	80	1800	1600	231	494	148
QXT-240,250	612	94	1950	1750	248	538	180
QXT-300	740	110	2200	2000	277	615	240

Sirge rööbastee

Seda kasutatakse selleks, et konveierikett jookseks horisontaalselt ja sirgelt. Standardpikkus on 6 meetrit. Seda saab lõigata mis tahes pikkuseks vastavalt paigalduskoha tingimustele.

Tüüp	A	B	C	a
QXT-150	54	47	19	3.5
QXT-200,206	72	68	26	4
QXT-240,250	80	80	25	4
QXT-300	100	100	32	5

Horisontaalsed kõverad

Kasutatakse konveierikettide horisontaalsete pöörete jaoks, standardraadiusega R500mm ~ R1000mm × 180 kraadi. Seda saab lõigata mis tahes määral vastavalt paigalduskoha tingimustele. Horisontaalseid küünarnukke saab ka kohandada ja töödelda vastavalt kliendi vajadustele.

Tüüp	R	n
QXT-150	500,600	30,45,90,180
QXT-200 206	600,800	30,45,90,180
QXT-240 250	800,1000	30,45,90,180
QXT-300	800,1000	30,45,90,180

Vastuvõtu kokkupanek

Pingutusseadme ülesanne on säilitada töötamise ajal suhteliselt stabiilne pingutusjõud kogu konveieriahelale ning samal ajal võib see neelata või kompenseerida konveieriketi paisumist ja kokkutõmbumist soojuspaisumise, kokkutõmbumise ja deformatsiooni tõttu. põhjustatud jõust töötamise ajal.

Projekt Tüüp	R	L	L1	L2	H	S
QXT-150	500,600	1680,1780	600,800	150	47	300
QXT-200,206	600,800	1780,1980	800,1200	150	68	300
QXT-240,250	800,1000	1780,1980	1200,1600	150	80	300
QXT-300	800,1000	1980,2180	1200,1600	150	100	300

Ülemine kaar ja alumine kumer siin

Seda kasutatakse konveieriketi tõusvate ja langevate osade jaoks. Seda saab lõigata mis tahes nurga all vastavalt paigalduskoha tingimustele, kuid nurk ei tohiks olla suurem kui 45 kraadi. Samal ajal tuleks arvestada kahe naaberlaoturi vahelise kauguse mõju tõusvale ja langevale küljele.

Tüüp	R	kraadi
QXT-150	500,600	30 kraadi, 45 kraadi
QXT-200,206	600,800	30 kraadi, 45 kraadi
QXT-240,250	800,1000	30 kraadi, 45 kraadi
QXT-300	800,1000	30 kraadi, 45 kraadi

Klamber

Klamber on kõige sagedamini kasutatav rööbaste ühendamise viis. Klambriühenduse kasutamisel peate ainult kahe omavahel ühendatava siini mõlemas otsas kronsteini keevitama ja seejärel need kaks kronsteini kokku kruvima. Lihtsalt ühendage need.

Tüüp	A	B	C	D	δ	φd
QXT-150	55	47	105	70	4	11
QXT-200 206	73	68	134	105	4	11
QXT-240 250	81	80	140	110	5	11
QXT-300	101	100	165	135	8	14

Riideplaat

Tõsteplaat on komponent, mis ühendub ühest otsast konveieri ketiga ja teisest otsast rippuva esemega. Tõsteplaadid võib jagada kahte tüüpi: fikseeritud ja eemaldatavad. Mudelid QXT-240 ja QXT-250 kasutavad fikseeritud tõsteplaate, mis on püsivalt konveieriketi külge kinnitatud. Kõik muud tõsteplaadid on eemaldatavad. Eemaldatavad tõsteplaadid on kolme konstruktsiooniga: standardne, Y-tüüpi ja tala tüüpi.

Riideplaadi tüüp Tüüp		Standardne				Y-tüüpi					Tala stiilis
Riideplaadi tüüp Tüüp		L	d	B	b	L	d	A	B	b	L	d	A	B	b
QXT-150	Riideplaadi tüüp	88	8	16	10	221	8.5	150	16	10	88	10	150	20	14
QXT-150	Riidepuu lubatud kaal	8 kg				8 kg					15 kg
QXT-200	Riideplaadi mõõtmed	120	8.5	18	10	234	8.5	200	18	12	120	12	200	18	10
QXT-200	Riidepuu lubatud kaal	30 kg				30 kg					55 kg
QXT-250	Riideplaadi mõõtmed	120	10.5	20	12						110	14.5	250	20	12
QXT-250	Riidepuu lubatud kaal	50 kg									90 kg
QXT-300	Riideplaadi mõõtmed	130	12.5	27	15						130	16.5	300	27	15
QXT-300	Riidepuu lubatud kaal	100 kg									180 kg
Maksimaalne riidepuu nurk		45 kraadi				90 kraadi					45 kraadi

Tagastusrulli horisontaalkõver

Kui rippkonveieri kett nõuab 180-kraadist horisontaalset pööret ja soovitakse väiksemat pöörderaadiust, saab horisontaalsete kõverate roomikute alternatiivina kasutada pöördsõlme.

Projekt Tüüp	R	B	H	H1
QXT-150	200	454	170	94
	250	554	170	94
	300	654	170	94
	350	750	170	94
QXT-200 206	250	572	180	115
	300	672	180	115
	350	772	180	115
	400	872	180	115
QXT-240 250	400	880	268	155
	450	980	268	155
	500	1080	268	155
	550	1180	268	155
	600	1280	268	155
QXT-300	400	900	278	175
	450	1000	278	175
	500	1100	278	175
	550	1200	278	175
	600	1300	278	175

Rööbastee riidepuu klamber

Paigalduskonsool on kinnituskomponent, mida kasutatakse konveierliini paigaldamise ajal konveieritee kinnitamiseks.

Tüüp	H	h	d	B	d	a	S
QXT-150	100	84	10	60	30	5	8
QXT-200,206	120	104	10	60	30	5	8
QXT-240,250	147	122	12	110	60	6	8
QXT-300	167	142	12	130	80	6	8

Ahju vedrustus

Kui töörada läbib kõrge temperatuuriga alasid, näiteks küpsetamist, tuleks kõrge temperatuuriga sektsiooni mõlemasse otsa paigaldada temperatuuri paisumisvuugid. Temperatuuri paisumisvuugi üks ots peaks olema rööbastee külge keevitatud ja teises otsas peaks olema libisev hülss, mis ühendub teise rajaga. Soojuspaisumise ja deformatsiooni võimaldamiseks tuleb kahe raja vahel säilitada sobiv vahe.

Tüüp	QXT-150	QXT-200260	QXT-240250	QXT-300
L	100	120	160	160
B	100	120	124	168
φd	13	13	12	11

Raja ülevaatuse osa

Ülevaatusrajal on eemaldatav juurdepääsuaken, mille kaudu saab konveieriketti paigaldada, eemaldada, kontrollida ja hooldada. Iga konveieriliin peab olema varustatud vähemalt ühe kontrollrööbaste komplektiga, samas kui pikemate jaoks võib vaja minna 2-3 komplekti. Need asuvad tavaliselt ajami väljapääsu ja pingutusseadme vahel või piirkondades, kus keti pinge on madalam ning juurdepääs kontrollimisele ja hooldusele on mugav.

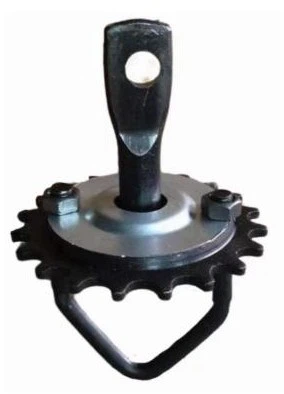

Ketiratta rotaator

Tegevusrada

Ahju rööbastee riidepuu klamber

Temperatuuri paisumisvuuk

Kui töörada läbib kõrge temperatuuriga alasid, näiteks küpsetamist, tuleks kõrge temperatuuriga sektsiooni mõlemasse otsa paigaldada temperatuuri paisumisvuugid. Temperatuuri paisumisvuugi üks ots peaks olema rööbastee külge keevitatud ja teises otsas peaks olema libisev hülss. Termilise deformatsiooni kompenseerimiseks tuleb kahe rööbastee vahel säilitada sobiv vahe.
